Москва и большая часть Московской области относятся к III снеговому району: нормативный вес снегового покрова по СП 20.13330.2016 — 1,5 кПа (около 150 кг на 1 м² горизонтальной проекции), а в расчёте прочности его ещё умножают на коэффициент надёжности 1,4. Навес на 6 × 6 м должен с запасом выдерживать несколько тонн снега. Поэтому сечение столбов, ферм и шаг обрешётки подбирают расчётом, а не «на глаз» — особенно если на навес сходит снег с крыши дома.
Снег — главная нагрузка на навес в средней полосе. Именно от него чаще всего прогибаются фермы и трескается кровля у дешёвых конструкций. Разберём, какую нагрузку учитывают в Москве и Московской области и как её закладывают в проект.
Какая снеговая нагрузка в Москве и Московской области?
Снеговую нагрузку определяют по своду правил СП 20.13330.2016 «Нагрузки и воздействия». Территория России разделена на снеговые районы — от I до VIII. Москва и большая часть Московской области относятся к III снеговому району.
| Снеговой район | Вес снегового покрова, кПа | ≈ кг на 1 м² |
|---|---|---|
| II | 1,0 | ≈ 100 |
| III (Москва и большая часть МО) | 1,5 | ≈ 150 |
| IV | 2,0 | ≈ 200 |
Для расчёта прочности нормативное значение умножают на коэффициент надёжности по нагрузке 1,4, а также на коэффициент формы кровли, который зависит от уклона и формы навеса. Для точного района вашего участка сверяются с картой снеговых районов в своде правил.
Сколько снега держит навес: пример

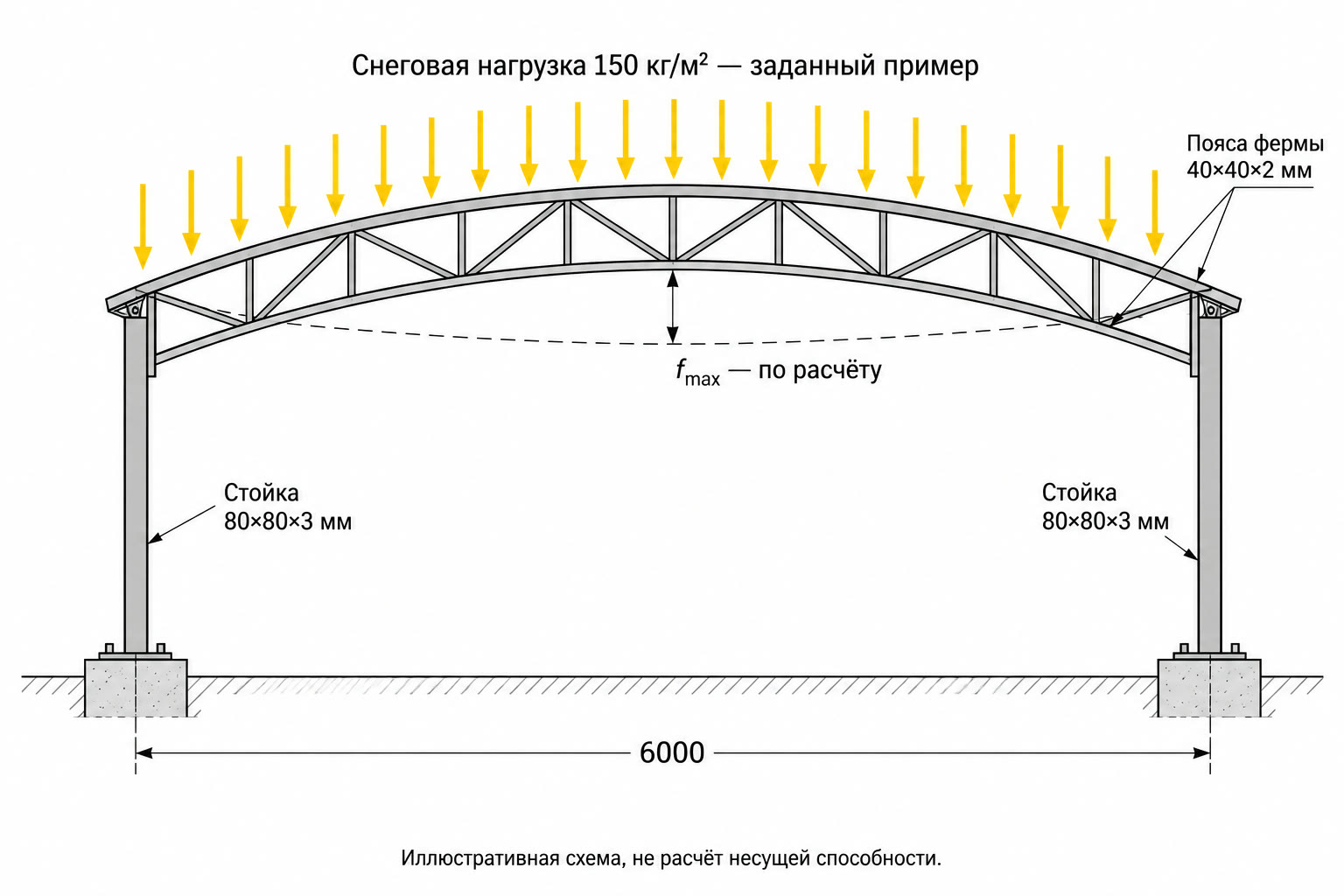

Возьмём навес на две машины 6 × 6 м — 36 м² в плане. При нормативном весе снега 150 кг/м² на него может лечь около 5,4 тонны снега, а с учётом коэффициента надёжности каркас рассчитывают примерно на 7,5 тонны. Эту массу держат четыре–шесть столбов, фермы и обрешётка.
Поэтому экономия на металле — самая опасная экономия. Тонкие трубы могут выглядеть так же, как правильные, но прогнутся в первую снежную зиму.
Опасный случай: снег с крыши дома
Если навес пристроен к дому или стоит под скатом его крыши, на него сходит снег с кровли дома. Масса снега с большого ската может в разы превышать обычную нагрузку, а удар при сходе — повредить поликарбонат.
Что делают в таком случае:
- располагают навес так, чтобы снег с крыши дома не падал на него, или ставят снегозадержатели на кровлю дома;
- закладывают в расчёт каркаса дополнительную нагрузку от снегового мешка у стены;
- выбирают более прочную кровлю и уменьшают шаг обрешётки.
Как форма навеса влияет на снег
- Арочный — снег скатывается по дуге, но на пологой верхней части может задерживаться. Ферма-арка хорошо работает на равномерную нагрузку.
- Двускатный — при уклоне от 25–30° снег сходит лучше; на пологих скатах задерживается.
- Односкатный — при малом уклоне снег лежит почти всю зиму, поэтому каркас должен быть с запасом.
Подробнее о формах — в статье «Арочный, односкатный или двускатный навес».
Как мы подбираем каркас под снег
В наших навесах для автомобилей типовые сечения такие:
- столбы — 80×80×3 мм, 80×80×4 мм или 100×100×4 мм в зависимости от пролёта и высоты;
- фермы — из профильной трубы 40×40×2 мм или 40×20×2 мм, проваренные по всему периметру;
- обрешётка — 40×20×2 мм с шагом под толщину кровли;
- основание — винтовые сваи или геошурупы ниже глубины промерзания (подробнее о фундаменте).
Например, у навеса 10 × 7 м столбы 100×100×4 мм, у навеса 6 × 6 м — 80×80×3 мм. Конкретные сечения определяются в проекте после замера.
Признаки, что навес не справляется со снегом
- видимый прогиб ферм или обрешётки посередине пролёта;
- трещины или вмятины на листах поликарбоната;
- наклон столбов, щели в узлах крепления;
- вода капает там, где раньше было сухо, — признак деформации кровли.
Если заметили что-то из этого — уберите снег и вызовите специалиста для осмотра.
